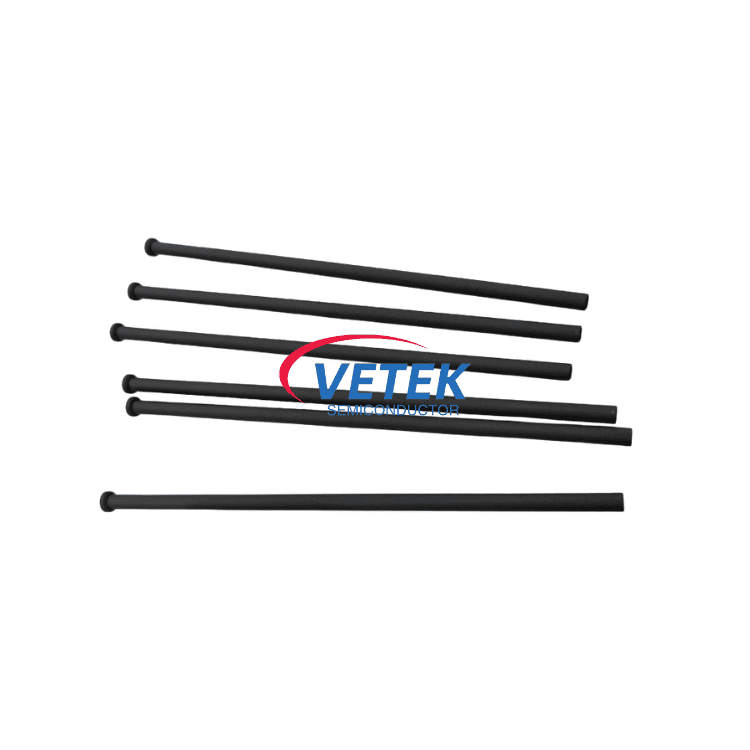

AMAT 0200-03201 CVD SiC Wafer Lift Pin
  • AMAT 0200-03201 CVD SiC Wafer Lift PinAMAT 0200-03201 CVD SiC Wafer Lift Pin

AMAT 0200-03201 CVD SiC Wafer Lift Pin

Ang AMAT 0200-03201 Wafer Lift Pin na ito mula sa VeTek ay nagsisimula sa high-purity graphite, pagkatapos ay nagdaragdag kami ng siksik na CVD SiC coating sa itaas. Ito ay ginawa para sa 300mm epitaxy system at Applied Materials EPI reactors. Bakit graphite at SiC? Ang graphite ay humahawak ng init nang mahusay. Ang layer ng SiC ay kumukuha ng mga corrosive na gas at hindi mabilis na maubos. Ang manipis na disenyo ng dingding? Iyon ay para sa mas malinis na pag-angat at pagpoposisyon ng wafer, mas kaunting mga particle, at mas mahabang bahagi ng buhay sa ilalim ng mataas na temperatura. Gumagawa din kami ng katulad na SiC coated graphite parts para sa ASM, Aixtron, at LPE system. Inaasahan ang iyong pagtatanong.

Mga Tampok ng Produkto

 ● High-purity graphite core + CVD SiC coating – ginawa para sa tunay na produksyon ng semiconductor.

 ● Pinangangasiwaan ang mataas na temperatura ng epitaxy na tumatakbo nang hindi nawawala ang mechanical stability cycle pagkatapos ng cycle.

 ● Ang manipis na hugis ng pader ay nakakabawas ng thermal mass at nagpapabuti sa katumpakan ng paghawak ng wafer.

 ● Ang SiC layer ay tumatayo sa mga agresibong proseso ng gas at paglilinis ng kemikal.

 ● Ang makinis at pare-parehong coating ay nangangahulugan ng mas kaunting pagbubuhos ng butil at mas matatag na pagpoproseso. Mahigpit ang pagtitiis namin sa CNC machining para sa mga kritikal na bahagi ng semiconductor.

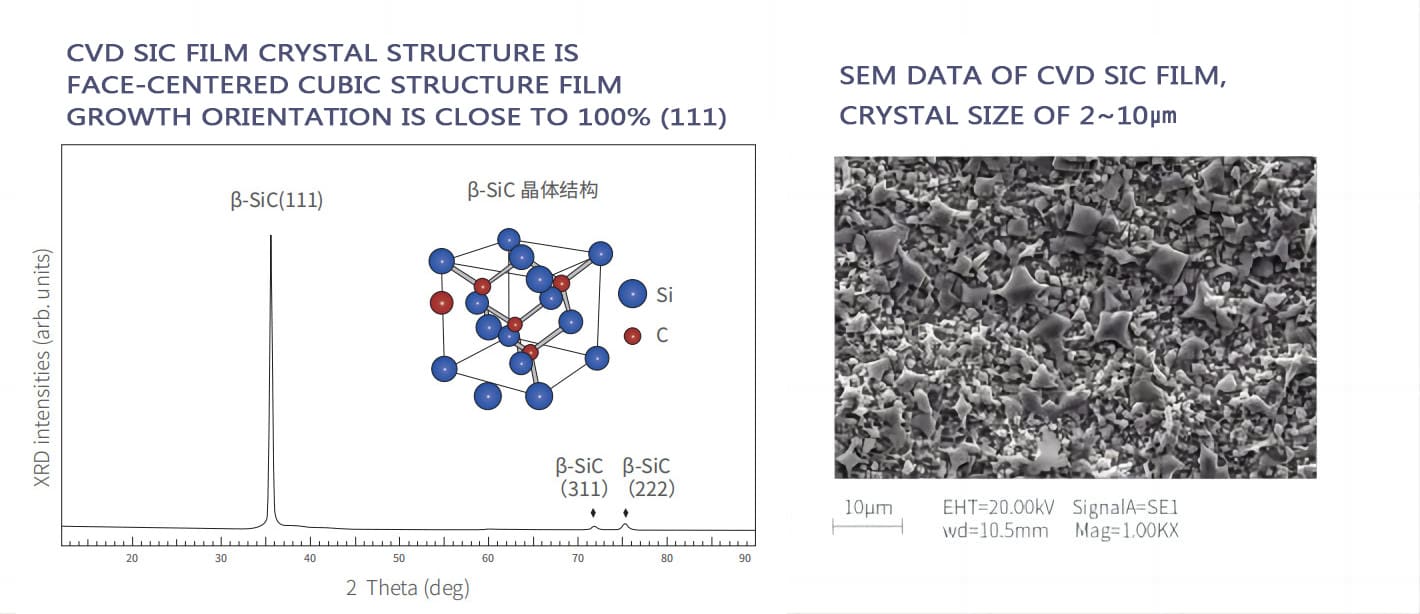

CVD-SIC-FILM-CRYSTAL-STRUCTURE

Pangunahing Pisikal na Katangian ng CVD SiC Coating

Mga pangunahing pisikal na katangian ng CVD SiC coating
Ari-arian
Karaniwang Halaga
Istraktura ng Kristal
FCC β phase polycrystalline, higit sa lahat (111) oriented
Densidad ng patong ng CVD SiC
3.21 g/cm³
SiC coating Katigasan
2500 Vickers tigas(500g load)
Laki ng Butil
2~10μm
Kalinisan ng Kemikal
99.99995%
Kapasidad ng init
640 J·kg-1·K-1
Temperatura ng Sublimation
2700 ℃
Flexural na Lakas
415 MPa RT 4-point
Young's Modulus
430 Gpa 4pt bend, 1300℃
Thermal Conductivity
300W·m-1·K-1
Thermal Expansion(CTE)
4.5×10-6K-1


Mga aplikasyon

 ● Silicon epitaxy (Si EPI) – pag-angat, pagpoposisyon, at paglipat ng mga wafer sa loob ng 300mm reactor.

 ● Pangkalahatang pagpoproseso ng semiconductor wafer kung saan kailangan mo ng heat stability, corrosion resistance, mababang particle, at mahabang bahagi ng buhay.

 ● AMAT epitaxy chamber at katugmang wafer handling system.


Bakit Pumili ng VeTek Semiconductor

 ● High-purity SiC coated graphite na para sa paggamit ng semiconductor.

 ● Parehong solid ang thermal stability at chemical resistance.

 ● Panatilihing mahigpit ang mga pagpapaubaya — bagay sa atin ang precision machining.

 ● Tugma sa AMAT, ASM, Aixtron, at LPE.

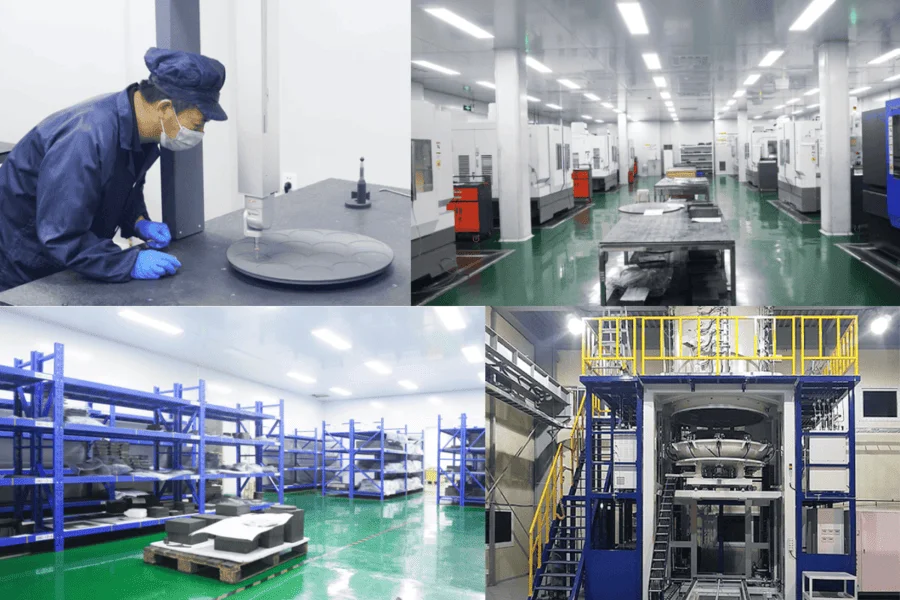

Vetek Semiconductor products shop

Mga Hot Tags: AMAT 0200-03201 CVD SiC Wafer Lift Pin
